Pilot & Production Scale 20Liter 초임계이산화탄소 추출장치

이산화탄소를 이용한 Pilot scale 의 20Liter급 초임계 추출장치 입니다.
추출조(extraction vessel)는 내용적 10Liter 2기 를 적용하였으며,  최대사용압력은 500bar, 최대사용온도는 100℃ 로 설계되었습니다.
이산화탄소 가압은 피스톤 타입의 CP pump 모델(최대압력 및 유량은 500bar, 1LPM)이 탑재되었고,
보조용매 주입은 정량펌프(최대압력 및 유량은 500bar, 0.07LPM)가 탑재되었습니다.
PLC 를 기반으로한 TOUCH SCREEN 제어방식으로서, 압력 및 온도가 TOUCH SCREEN 에 디지털로 표시 되고, 자동밸브 제어를 통해 부분 자동화가 구현됩니다.
이산화탄소를 재순환시키는 방식으로 추출에 사용된 이산화탄소는 추출액과 분리된 후 이산화탄소 저장조에서 응축되며, 다시 추출용매로서 고압펌프에 의해 가압되어 추출조로 공급합니다.
CO2 초임계 추출장치 주요 부품인 고압펌프, 압력용기, BPR 은 모두 국산 제품이며, 당사에서 제작, 판매되고 있습니다.

저희 (주) 포스엔텍에서는 고객의 요구에 맞추어 다양한 성능 및 사양의 초임계추출장치, 초임계 이산화탄소 응용장치를 제작하고 있습니다.고압의 사용에 따른 안전확보는 기본이기 때문에 K.S규격 및 ASME 규격에 따라 압력용기가 설계되고, 법적 검사대상품목의 경우에는 국가공인기관(한국가스안전공사, KOSHA 등)의 안전검사를 득합니다.
초임계 이산화탄소 추출장치의 세부 기술사양은 아래의 연락처로 문의하시면 친절하게 상담하여 드리겠습니다.

www.phosentech.co.kr
TEL. : 042-936-7708
E-mail : phos_1@naver.com

홈페이지 바로가기

Reaction system - Lifting type

2L 수열합성장치

1500mL 수열합성장치

고압반응기
반응물의 점도가 높아 드레인 밸브로 배출이 어려운 경우에는 반응기를 분리하여 반응물을 배출시켜야 합니다.이때 손쉽게 반응기를 분리시킬 수 있는 디자인으로 제작된 body lifting type 의 reaction system 을 사용하시면 편리합니다.
모터에 의해 반응기의 body 및 heater 를 상승 및 하강 시킬 수 있습니다.
반응 종료 후 반응기 커버와 반응기의 body 가 결합된 상태에서 heater 만 하강시키면 냉각시간 단축에도 도움이 됩니다.
냉각 종료 후 heater 를 상승시키고 반응기 커버와 반응기 body 를 분리한 후 리프팅 장치를 하강시키면 반응기와 heater 가 동시에 하강합니다.
하강 완료 후 반응기만 들어서 빼내는 구조 입니다.
사용 압력 및 온도는 요구에 따라 설계 및 제작 가능합니다.다만 내용적, 압력 등에 따라 반응기의 무게가 무거워질 수 있으므로 반응기를 손으로 들어올리기에 부담되는 무게는 본 장치가 아닌 다른 방법으로 설계되어야 합니다.
필요하신 사양 및 요구사항 등을 상담해 보세요.정성껏 상담해드리겠습니다.

www.phosentech.co.kr
TEL. : 042-936-7708
E-mail : phos_1@naver.com

홈페이지 바로가기

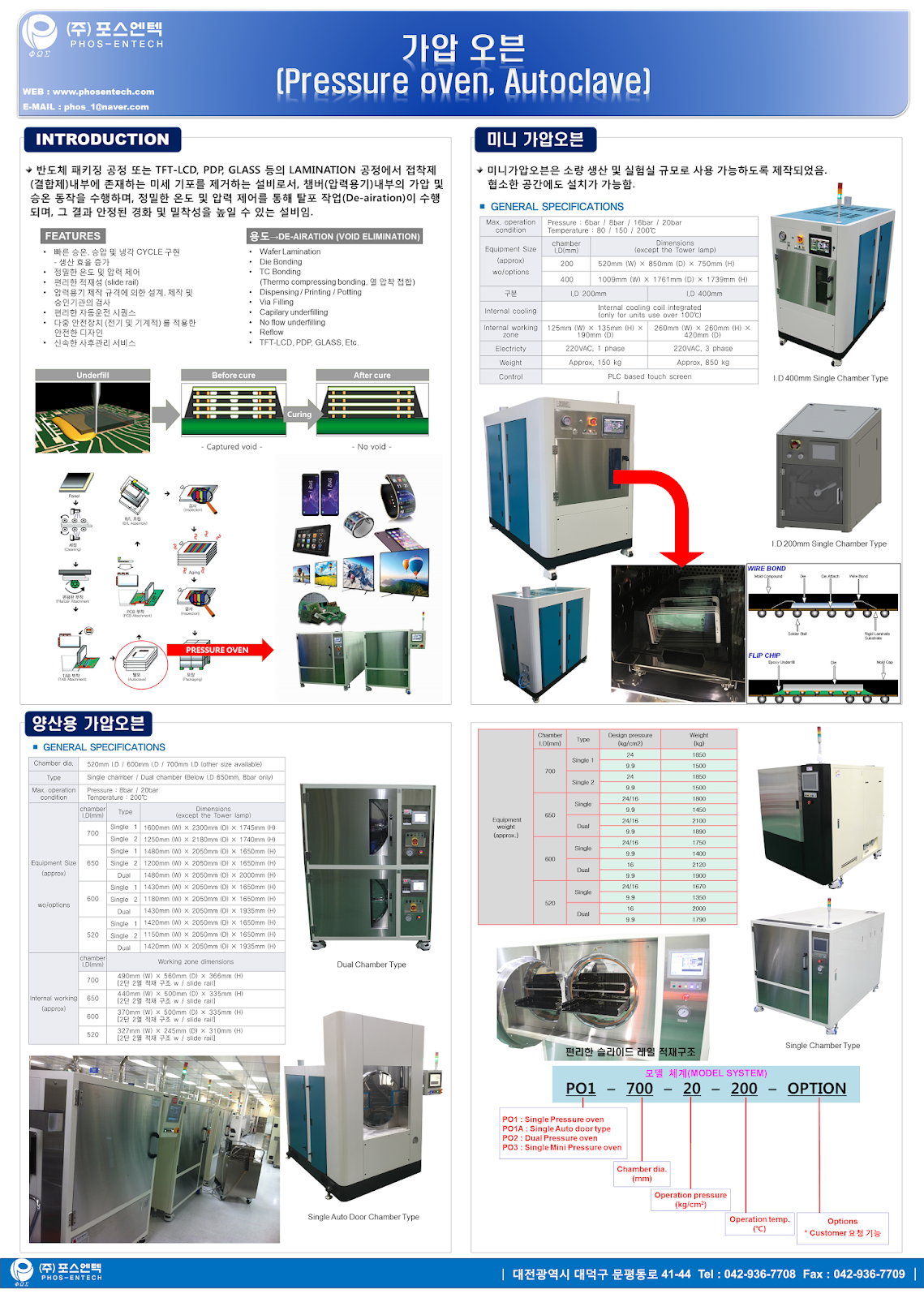

듀얼 가압 오븐 (Autoclave)

* 위, 아래 챔버 개별 동시에 다른 조건으로 TEST 가능.
* In dia. 600mm size 두대의 가압오븐과 동일한 Spec. 구현.

가압오븐(pressure oven)은 챔버(압력용기) 내부를 일정한 온도로 유지시키면서 고압의 상태로 만들어줌으로서 본딩재를 이용하여 부착된 부분에 잔류하는 미세 기포를 제거하는 용도로 주로 사용됩니다.
현재사용되는 용도로는 반도체패키징 공정(Flipchip, BGA 등)의 경화작업, PDP나 LCD접합, FILM접합 등의 공정에서 기포제거 등에 사용되고 있습니다.

* Specification
 - Max. operation condition :              Pressure 8bar, Temperature 200℃
 - Wet parts material :                         STS304
 - Chamber dia. :                                 600mm I.D
 - Type :                                              Dual chamber
 - Equipment Size (approx.) :             1580mm(W) x 2050mm(D) x 2080(H)
 - Internal working zone (approx.) :   370mm(W) x 500mm(D) x 335(H)
                                                            [2단 2열 적재 구조 w/silde rail]
 - Temp Uniformity :                          Set temp. ±2℃ at 200℃
 - Press. Uniformity :                          Set press. ±0.2bar


포스엔텍 홈페이지 바로가기



300ml 초임계수열합성장치

본 장비는 초임계[supercritical water,임계온도(374℃)와 입계압력(221bar)이상]
수열합성 및 수열합성 방법을 이용하여 다양한 재료의 금속산화물 원료를 합성하는 설비입니다. 초기 반응에서 물은 용매로 쓰이고 마지막 단계에서 초임계수는 Anti-Solvent로 작용하여 초임계수 상에서 세라믹 입자가 석출하게 됩니다.

즉 수용성의 금속염을 초임계수와 접촉시켜 미세 크기의 세라믹 입자, 금속산화물을 생성시키는 초임계수열합성장치입니다.
